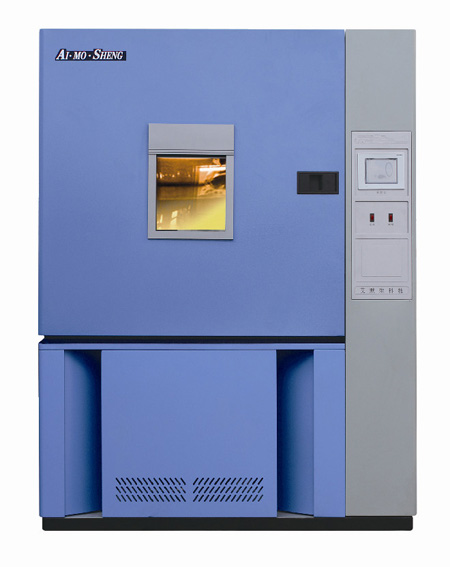

高低温湿热交变试验箱典型的间冷式双温双控控制电路

▲、制冷结束后，随着保温时间的延长，冷冻室或冷藏室的温度逐渐升高，使RT1或RT2 的阻值减小，为IC1的③脚或④脚提供的电压减小.被IC丨检测后①脚输出高电平的制冷信 号，如上所述，该机再次进入制冷状态。

提示上面介绍的是双温双控制冷方式的工作原理，若采用双温单控制冷方式，和上面介 绍的冷冻室制冷工作原理相同，只不过是将温度传感器安装在冷藏室蒸发器上.

高低温湿热交变试验箱间冷式

▲、在间冷式双温双控电高低温湿热交变试验箱的控制电路里，CPU除了要对压缩机的供电进行控制外，还要 对风门电机的供电进行控制。 12V

参见图8-5,典型的间冷式双温双控电 路由冷藏室温度传感器（负温度系数热敏电 阻）RT1、冷冻室温度传感器（负温度系数 热敏电阻）RT2、微处理器IC1、继电器RY1 与RY2等元器件构成。

▲、微处理器IC1工作后，由①、②脚输出 髙电平的制冷信号。①脚输出的高电平信号 经R1限流，再经放大管Q1倒相放大，使继 电器RY1的线圈有电流流过，于是它内部的 触点吸合，接通压缩机和风扇电机的供电回 路，压缩机和风扇电机启动运转。此时，冷 冻室的蒸发器幵始吸热产生冷气，在风扇电 机的作用下冷冻室内的空气形成对流，开始 对冷冻室进行制冷。②脚输出的髙电平经R2 P艮流，再经放大管Q2倒相放大，使继电器 RY2的线鬮有电流流过，于是它内部的触点吸合，使220V市电电压加到变压器T1的初级绕 组，于是T1的次级绕组输出降压后的电压为风门电机供电，风门电机开始运转，带动风门 动作.打幵通往冷藏室的风道，于是蒸发器产生的冷气通过风门进入冷藏室，冷藏室也开始 制冷。随着压缩机和风扇电机的不断运行，冷冻室、冷藏室的温度开始下降。当冷藏室的温 度达到需要值后，冷藏室传感器RT1的阻值增大，5V电压通过RT1与R3分压产生的电压 增大，再经R4、C1低通滤波后，为IC1③脚提供的电压升髙，被IC1识别后，判断冷藏室 的制冷效果达到要求，控制②脚输出低电平的控制信号，使Q2截止，切断RY2线圈的供电 回路，于是RY2内的触点释放，风门电机因没有供电而停ihX作，风门关闭通往冷藏室的风 道，冷藏室制冷过程结朿。当冷冻室的温度达到要求后，冷冻室传感器RT2的阻值增大，5V 电压通过RT2与R5分压产生的电压增大，再经R6、C2低通滤波后，为IC1④脚提供的电压 升高，被IC1识别后，判断冷冻室的制冷效果达到要求，控制①脚输出低电平的停机信号， 致使Q1截止，RY丨的线圈没有导通电流，于是RY1内的触点释放，压缩机因供电回路被切 断而停止运转，冷冻室的制冷工作结束。
